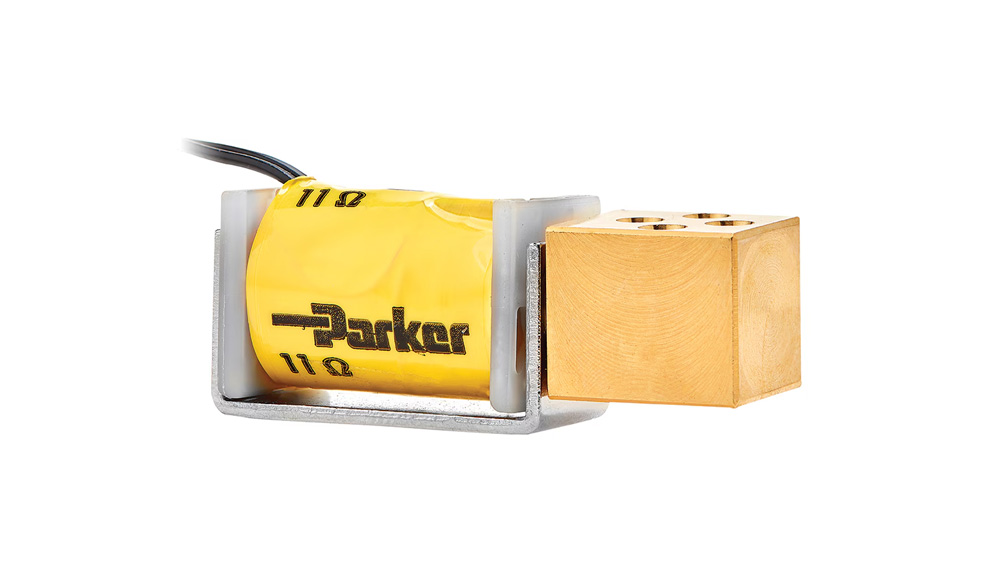

MD Pro - Proportionell miniatyrventil

Parker MD PRO är en miniatyr 2-vägs, normalt stängd (NC) proportionalventil. Den styr gasflödet proportionellt mot ingångsströmmen för flödeshastigheter upp till 56 slpm.

När den används med sluten återkoppling är MD PRO en ekonomisk lösning som ger repeterbar tryck- och flödeskontroll. Parker MD PRO är idealisk för tillämpningar som andningsbehandling, anestesitillförsel och patientövervakningsutrustning.

Varumärke: Parker Hannifin

Begär offert

Produktöversikt

Produktspecifikation

Flödeshastighet: Upp till 56 SLPM
Maximalt flöde: 56 SLPM
Vakuum till tryckområde: 27 in Hg till tryckgräns, 686 mm Hg till tryckgräns
Maximalt arbetstryck: 150 psi, 10.3 bar
Munstyckesstorlek (orifice): 0.040, 0.050, 0.060 tum / 1.01, 1.27, 1.65 mm
Maximal driftstemperatur: 140 °F, 60 °C
Lägsta driftstemperatur: 32 °F, 0 °C
Funktion: 2-vägs, normalt stängd (NC)
Livslängdscykler: 10 miljoner
Aktueringstyp: Solenoid
Driftstyp: Elektronisk
Styrmetod: Ström eller spänning
Effektförbrukning: 2.0 Watt max
Inspänning: 5.5, 8, 11.5, 13.5, 20, 29 VDC
Elektrisk anslutning: 18″ kabelanslutningar, 4-pin PC-anslutning, spadekontakt
Husmaterial: 360 HO2 mässing
Tätningsmaterial: FKM
Längd: 1.79 tum, 45.3 mm
Bredd: 0.63 tum, 15.9 mm
Höjd: 0.67 tum, 17.0 mm
Vikt: 2.2 oz, 63 g
Läckhastighet: < 0.016 sccm luft @ 150 psi
Monteringstyp: Manifoldmontage eller slangnipplar
Anslutningstyp: Monteringsskruv eller slangnippelanslutning
Anslutningsstorlek: 4-40 x 5/8″ pan-head Philips-skruv (manifoldmontage) eller 1/8″ (3 mm) nipplar för slang med invändig diameter
För mediatyp: Gaser
Industrins tillämpningar: O₂-koncentratorer/konserverare, ventilatorer, anestesileverans, tryck- & flödeskontroll, patientmonitorer

Marknader

Andningsvägar
Anestesi
Patientmonitorer

Funktioner/fördelar

Ger repeterbar flödesprestanda under hela sin nominella livslängd
Erbjuder en överlägsen kombination av värde och prestanda för att minska systemkostnaderna
Kan rengöras för användning med syre och analys
Bevisad prestanda testad till 10 miljoner livscykler
Uppfyller Reach, RoHS, ISO 15001, IP65 och CE-kraven.

Användningsområden

O₂-koncentratorer/konservatorer
Ventilator
Anestesiutrustning och monitorer
Tryck- och flödeskontroll
